30KW无人机系留箱
大功率分体式系留系统使用说明书
1大功率系留系统简介

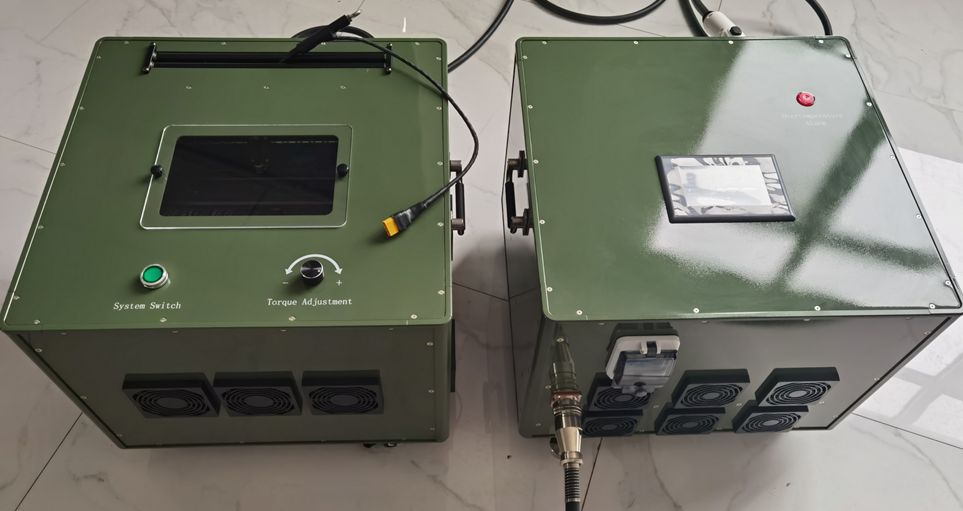

当系留系统功率足够大，如大于25KW以上时，由于电源高压、大功率、散热，体积、重量等因素，不适合再做一体化设计，因此本系统针对大功率系留体统采用分体式设计，系统由电源箱加系留绞盘箱构成，如下图：
2 系统参数及说明
2.1系留电源箱
大功率系留电源系统主要将380V三相市电转化成高压1000-1400V直流电，并通过工业插头输送到系留绞盘箱箱。
2.2主要技术参数
序号 | 项目 | 技术参数 |
1 | 箱体尺寸 | 520mm*510*445mm（长宽高） |
3 | 重量 | 30-40kg |
3 | 输入电压 | 三相380AC+零线 |
4 | 输出电压设置范围 | 1000-1400V |
5 | 输出电流设置范围 | 30-60A |
6 | 工作环境温度 | -20-45℃ |
3系留绞盘箱
系留绞盘箱主要用于线缆收放线、排线，线缆散热等，通过调节扭矩旋钮来控制收放线力度大小。
3.1主要技术参数
序号 | 项目 | 技术参数 |
1 | 系统箱尺寸 | 520mm*510*445mm（长宽高） |
2 | 单根线缆长度 | 120-220m（根据功率情况） |
3 | 重量 | 30-40kg |
4 | 最大收线速度 | 不小于2m/S |
5 | 工作模式 | 被动放线/主动收线 |
6 | 电缆电气参数 | 工作电压：1400A 额定载流量：25-30A |
7 | 使用环境温度 | -20-45℃ |
3.2使用说明
系留绞盘箱面板主要包括出线口，透明观察窗，系统开关，和收线力矩调节按钮，主要功能如下：
出线口：用于系留电缆收放线导线，内置防尘毛刷
透明观察窗：可用于观察线缆状态，出线长短等，必要是可打开用于线缆能更好的散热
系统开关按钮（System Switch）：用与电机收放线系统控制部分供电
扭力调节旋钮（Torque Adjustment）:用于调节系留电缆收放线时的扭矩大小
4注意事项
1）开始使用前，请尽量找平放好设备，相对平衡状态；
2）操作人员压佩戴绝缘手套，防止意外触电；
3）调节调速旋钮时，需缓慢由小到大转动，不要突然调至最大；
4）收放结束后，将电源线缠好放于箱内，切勿在地上拖拉；
5）系留缆绳使用过程中不宜在地面拖拉，以免起毛，注意地面是否有石子或其他尖锐物体，以免割破缆绳。
