100米无人机系留收放供电系统HLF5KW-D60-800V-100M
100米无人机系留收放供电系统HLF5KW-D60-800V-100M便携式自动收放系统集成收放绞盘、系留箱体、系留线缆及地面电源，为系留无人机提供有线供电、信息传输及线缆自动收放功能。系统箱尺寸382×352×226mm，含把手面板尺寸450×352×240mm，重量13kg±0.5kg，线缆长度110m，最大收线速度不小于2m/s。支持AC220V外接电源，输出DC800V，最大功率5500W，具备被动放线/主动收线两种工作模式，适用于长时间系留无人机作业场景。
产品详情
5kW系留箱控制系统使用说明书
1. 系统箱系统
1.1 系统简介
HLF型系留无人机便携式自动收放系统主要由收放绞盘、系留箱体、系留线缆及系留地面电源组成，为系留无人机提供有线供电、信息传输及线缆自动收放功能。收放绞盘包含系统箱体、主体框架、储缆盘及控制电路。
1.2 主要技术参数
| 序号 | 项目 | 技术参数 |
|---|---|---|
| 1 | 系统箱主体尺寸 | 382mm × 352mm × 226mm（长×宽×高） |
| 2 | 系统箱含把手及操控面板尺寸 | 450mm × 352mm × 240mm（长×宽×高） |
| 3 | 单根线缆长度 | 110m |
| 4 | 重量 | 13kg ± 0.5kg |
| 5 | 外接电源 | AC220V（85Vac-264Vac） |
| 6 | 最大收线速度 | ≥ 2m/s |
| 7 | 工作模式 | 被动放线 / 主动收线 |
| 8 | 电源输出电压 | DC800V |
| 9 | 电源输出最大功率 | 5500W |
1.3 接线说明
1）使用配套电源线将市电或发电机连接至系留箱。航插一端接入系留箱航插座，另一端插头接入功率不低于4500W的插排。
2）系留箱高压电缆输出端为XT90接头，连接至无人机机载电源，并固定好承力挂钩（由承力挂钩承担拉力）。
2. 操作说明

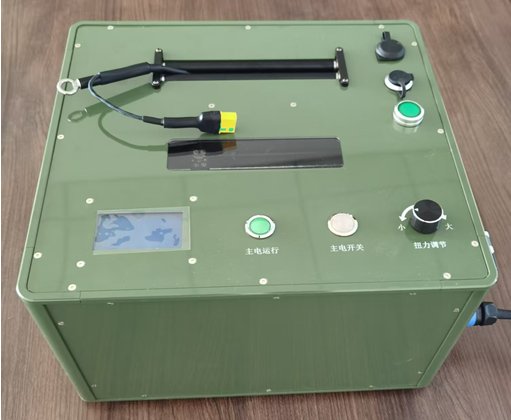

1）运行前，先将扭力调节旋钮调至最低，再合上空开，系统通电，显示面板点亮。
2）需给无人机供电时，按下“主电开关”按钮，系留箱散热风扇启动，“主电运行”指示灯常亮。显示屏显示线缆主电的当前输出电压、电流和功率。系统带载后，指示灯变为呼吸闪烁，此时已为无人机供电。
3）无人机准备起飞时，将扭力旋钮调至最低或根据风力适当增加扭力，由无人机将线缆拽出。收线时，缓慢调大扭力旋钮，与无人机下降速度同步；也可预先调至合适扭矩，使线缆保持恒定张力，无人机放线时强制拉线悬停，降落时利用线缆张力自动收线。
4）任务完成后，先关闭主电开关，确保高压直流断电，再收拢剩余线缆，避免意外触电。最后关闭总电源开关，拔下电源线。
3. 注意事项
1）使用前请将设备放置于相对平整的位置，保持平衡状态。
2）操作人员应佩戴绝缘手套，防止意外触电。
3）调节调速旋钮时需缓慢由小到大旋转，禁止突然调至最大。
4）收放结束后，请将电源线整理盘好并置于箱内，禁止在地面拖拉。
5）系留缆绳使用过程中不得在地面拖拉，注意避开石子、尖锐物体等，避免划伤缆绳。
