3KW车载高压DCDC电源 | 280-820V输入转300-400V可调输出 | 高压子系统专用 | HLF3000-D400

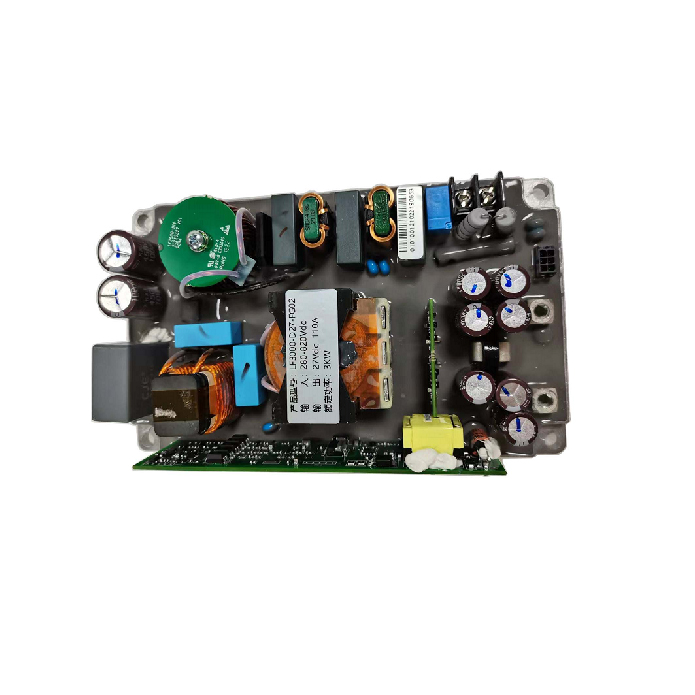

HLF3000-D400 3KW 车载高压降压/稳压DCDC电源
1. 核心概述
HLF3000-D400 是一款专为新能源车高压平台设计的3KW高性能车载DC/DC电源，其核心功能是实现高压到高压的精确转换与稳压。它将车辆动力电池输出的280-820V宽范围、可能波动的直流电，高效、稳定地转换为300-400V可调的纯净高压直流电，为车载特定高压设备、子系统或作为中间总线电压提供精确可靠的电力。产品以≥96%的转换效率、卓越的电压精度与稳定性、全面的安全保护及智能CAN通信，满足高端新能源车辆对二级高压电源的严苛需求。
2. 核心技术特性与优势
高压精准转换与稳压：专为高压至高压转换场景优化，在宽输入电压波动下，仍能输出高精度、低纹波的稳定高压（300-400V可调），为敏感高压负载提供理想工作电压。
高效率与高功率密度：采用先进的软开关与同步整流技术，整机效率≥96%，有效降低系统热损耗与能耗。在200*120*48mm的紧凑空间内实现3KW功率，功率密度领先。
车规级可靠性与全面防护：
环境强适应：核心元件符合AEC-Q标准，结构设计通过振动、冲击、高低温（-40℃ ~ +85℃）循环验证，采用专业抗震与散热管理，确保恶劣工况下的长期可靠性。
多重智能保护：集成输入欠压/过压、输出过压/过流、短路及过温保护，具备软启动（冲击电流限制）与故障自恢复功能，全方位守护电源与负载安全。
智能化监控与集成：
CAN总线通信：标配CAN 2.0B接口，实时反馈输入输出电压、电流、温度及工作状态，支持远程监控、故障诊断与参数配置，便于集成到整车智能电网系统。
3. 详细技术规格参数表
| 类别 | 参数项目 | 规格值 | 备注/条件 |
|---|---|---|---|
| 通用信息 | 产品型号 | HLF3000-D400 | |
| 产品类型 | 车载隔离型DC-DC降压变换器（高压输出） | ||
| 输入特性 | 输入电压范围 | 280 - 820 Vdc | 持续工作范围 |
| 最大输入电流 | 10.7 A @ 280V | ||
| 输出特性 | 额定输出电压 | 300 - 400 Vdc | 可调，默认可设为典型值如350V |
| 额定输出功率 | 3,000 W (3 KW) | 环境温度≤65°C | |
| 额定输出电流 | 8.57 A @ 350V | （功率一定，电压越高电流越小） | |
| 输出纹波噪声 | < 1% Vout (峰峰值) | 典型值，20MHz带宽 | |
| 性能指标 | 转换效率 | ≥ 96% | 典型值@半载至满载 |
| 待机功耗 | < 8 W | 输入使能，输出空载 | |
| 保护功能 | 输入欠压保护 | < 260 Vdc (可调) | 自恢复 |
| 输入过压保护 | > 850 Vdc (可调) | 自恢复 | |
| 输出过压保护 | > 设定值+5% (可调) | 自恢复 | |
| 输出过流/短路保护 | 110% - 150% 额定电流 | 打嗝模式保护 | |
| 过温保护 | 基板温度>85°C降额，>95°C关断 | ||
| 接口与通信 | 通信接口 | CAN 2.0B | 支持参数设定与状态回读 |
| 机械与环境 | 外形尺寸 (L×W×H) | 200 mm × 120 mm × 48 mm | |
| 重量 | ≈ 2.8 kg | ||
| 冷却方式 | 强制风冷（温控风扇） | ||
| 工作温度（外壳） | -40°C 至 +85°C | ||
| 防护等级 | IP65（壳体） | 防尘防水 | |
| 抗震性能 | 符合 GB/T 28046.3 及 ISO 16750-3 |
4. 主要应用场景
高压子系统/设备供电：为车载大功率DC-AC逆变器（驱动特定电机）、高压PTC加热器、高压气泵或特种电子设备提供稳定的中间高压直流电源。
电压总线稳压与转换：在电池电压波动较大的车型中，为后段高压用电设备提供一个稳定、精确的母线电压，提升系统整体效率与可靠性。
特种车辆与测试平台：适用于研发测试台架、特种作业车辆中，需要将车载高压电池电源转换为另一特定高压的场合。
高压冗余与备份系统：作为关键高压负载的备用或冗余电源，在主电源异常时提供无缝电力切换。
5. 订购信息
| 型号 | 输入电压 | 输出电压 | 输出功率 |
|---|---|---|---|
| HLF3000-D400 | 280-820Vdc | 300-400Vdc (可调) | 3000W |
