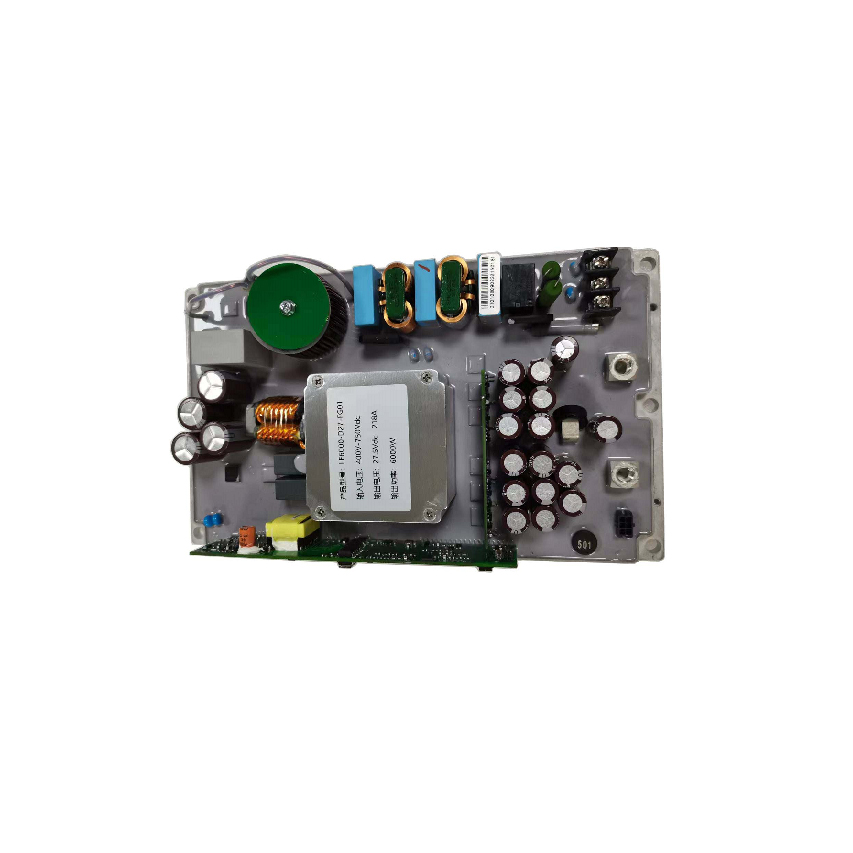

HLF6K-D48-820 6KW 车载高压DCDC电源
1. 核心概述
HLF6K-D48-820 是一款专为高压平台新能源商用车及非道路移动机械设计的6KW高功率车载DC/DC电源。它高效、可靠地将车辆动力电池输出的280-820V宽范围高压直流电，转换为稳定的48V低压直流电，为整车控制系统、辅助设备及各类电动化改造提供核心动力。产品具备≥96%的高效率、全面的安全保护、车规级可靠性及CAN通信能力，是工程机械、农用设备、增程系统实现高效、可靠电动化升级的关键部件。
2. 核心技术特性与优势
高效宽压转换：采用先进开关拓扑，在280-820V超宽输入电压范围内稳定工作，整机效率≥96%，有效降低系统热负荷与能量损耗。
车规级可靠设计：
严苛环境适应：核心元器件符合AEC-Q车规标准，结构通过抗震与高低温（-40℃ ~ +85℃）设计验证，采用减震安装与高效散热方案，确保在车辆震动、温度骤变等恶劣环境下稳定运行。
全方位智能保护：集成输入欠压/过压、输出过流/短路、过温保护等多重电子保护机制，支持故障自恢复，全面保障电源与负载设备安全。
智能化管理与集成：
CAN总线通信：支持SAE J1939等车辆标准协议，可实时上传电压、电流、温度、状态及故障码，实现与整车控制网络的智能交互与远程监控。
紧凑轻量化设计：尺寸为274*160*52mm，结构坚固，功率密度高，易于在车辆有限空间内布置与安装。
3. 详细技术规格参数表
| 类别 | 参数项目 | 规格值 | 备注/条件 |
|---|---|---|---|
| 通用信息 | 产品型号 | HLF6K-D48-820 | |
| 产品类型 | 车载隔离型DC-DC降压变换器 | ||
| 输入特性 | 输入电压范围 | 280 - 820 Vdc | 持续工作范围 |
| 最大输入电流 | 21.4 A @ 280V | ||
| 输出特性 | 额定输出电压 | 48 Vdc | 可调范围 |
| 额定输出功率 | 6,000 W (6 KW) | 环境温度≤65°C | |
| 额定输出电流 | 125 A | ||
| 输出纹波噪声 | < 200 mVpp | 典型值，20MHz带宽 | |
| 性能指标 | 转换效率 | ≥ 96% | 典型值@半载至满载 |
| 待机功耗 | < 8 W | 输入使能，输出空载 | |
| 保护功能 | 输入欠压保护 | < 260 Vdc (可调) | 自恢复 |
| 输入过压保护 | > 850 Vdc (可调) | 自恢复 | |
| 输出过流保护 | 110% - 150% 额定电流 | 打嗝模式保护 | |
| 过温保护 | 基板温度>85°C降额，>95°C关断 | ||
| 接口与通信 | 通信接口 | CAN 2.0B | 支持J1939，波特率250k/500kbps |
| 机械与环境 | 外形尺寸 (L×W×H) | 274 mm × 160 mm × 52 mm | |
| 重量 | ≈ 4.2 kg | ||
| 冷却方式 | 强制风冷（温控风扇） | ||
| 工作温度（外壳） | -40°C 至 +85°C | ||
| 防护等级 | IP67（壳体） | 防尘防水 | |
| 抗震性能 | 符合 GB/T 28046.3 及 ISO 16750-3 |
4. 主要应用场景
工程机械电动化（“油改电”）：为电动挖掘机、装载机、压路机、叉车等提供全车48V低压系统电源。
农用机械与电动拖拉机：替代传统发电机，为电动农机具、控制系统、液压系统及照明供电。
增程式电动车辆：作为增程器发电系统中的核心DCDC，高效转换输出稳定的48V直流电。
新能源商用车辆：用于纯电或燃料电池卡车、客车、环卫车的48V低压辅助电源系统。
特种作业车辆与设备：满足机场地勤车、通信指挥车、移动检修平台等特种车辆的48V电力需求。
5. 订购信息
| 型号 | 输入电压 | 输出电压 | 输出功率 |
|---|---|---|---|
| HLF6K-D48-820 | 820Vdc | 48Vdc | 6000W |
